V tomto článku neznamená 360° dokumentace konkrétní typ fotoaparátu ani jednu panoramatickou fotografii. Znamená úplný záznam kritického místa: celek, přesnou polohu, důležitý detail, měřítko a vazbu na konkrétní část stavby.
Fotodokumentace nenahrazuje odbornou kontrolu, předepsané zkoušky, měření ani protokoly. Uchovává však vizuální záznam skutečného provedení v okamžiku, kdy bylo ještě viditelné.
Základní význam průběžného pořizování fotografií popisuje článek Focení na stavbě. Tady se zaměříme na užší situaci: co zdokumentovat v posledním okamžiku předtím, než detail překryje další konstrukce.
Nefoťte všechno. Foťte nevratné okamžiky
Na stavbě mohou každý den vzniknout stovky fotografií. Jejich počet ale sám o sobě nezaručuje, že bude později možné doložit důležitý detail. Deset podobných snímků hotové místnosti má menší hodnotu než čtyři správně pořízené fotografie rozvodu těsně před zakrytím.
Nejdůležitější jsou kontrolní okamžiky, po kterých následující práce znemožní běžnou vizuální kontrolu. Zaklopení stěny skryje rozvody a kotvení. Betonáž zakryje výztuž, prostupy a zabudované prvky. Následující vrstva podlahy překryje potrubí, kabely nebo hydroizolaci. Omítka a zateplení skryjí připojovací spáry, kotvy a napojení konstrukcí.
Fotografování proto nemá být náhodnou aktivitou podle toho, kdo má právě telefon v ruce. Musí navazovat na harmonogram a pracovní postup. Pokud je kritická konstrukce připravená k zakrytí, má být jasné, kdo ji zkontroluje, co vyfotí a kde snímky uloží.
Co musí být z fotografie možné pochopit
Fotografie bez orientace může být technicky ostrá, ale prakticky nepoužitelná. Detail potrubí neřekne, ve které místnosti vznikl. Snímek výztuže zblízka nemusí ukázat, ke kterému prvku patří. Fotografie hydroizolačního spoje může zachytit samotný detail, ale ne jeho návaznost na prostup nebo okolní konstrukci.
U každého důležitého místa proto kombinujte čtyři typy záběru:
- celkový pohled na místnost, konstrukci nebo stavební prvek,
- orientační pohled, který ukáže přesnou polohu detailu,
- detail provedení, spoje, kotvení nebo prostupu,
- záběr s měřítkem, pokud je důležitá vzdálenost, výška nebo rozměr.
Tyto fotografie dohromady odpovídají na otázky kde, co a jak. Samotný detail bez celku ani samotný celek bez detailu obvykle nestačí.
Pokud se dokumentuje více podobných míst, musí být rozlišitelná. Pomůže označení místnosti, podlaží, osy, úseku, čísla bytu nebo konkrétního stavebního prvku. Označení může být součástí pracovního postupu nebo metadat fotografie. Nemělo by záviset jen na tom, že si autor ještě pamatuje, odkud snímek pochází.
Výztuž a konstrukce před betonáží
Před betonáží je potřeba zdokumentovat vše, co čerstvý beton definitivně zakryje. Patří sem celkové uspořádání výztuže, její návaznosti, prostupy, zabudované prvky, kotevní prvky a další místa určená projektem nebo kontrolním plánem. Rozsah kontroly musí vždy vycházet z projektové dokumentace a odpovědnosti příslušných odborných osob.
Nejdřív vyfoťte celý konstrukční prvek, aby bylo patrné, zda jde o základ, strop, stěnu, sloup nebo jinou část. Potom zachyťte kritická místa, například napojení, prostupy, okraje otvorů nebo zabudované kotevní prvky. Pokud je podstatný rozměr nebo poloha, přidejte záběr s měřítkem.
Fotografie nesmí vytvořit dojem, že nahrazuje kontrolu výztuže. Jejím úkolem je doložit viditelný stav v konkrétním okamžiku a umožnit pozdější orientaci. Pokud kontrola odhalí vadu, musí vzniknout také záznam opravy ještě před betonáží.

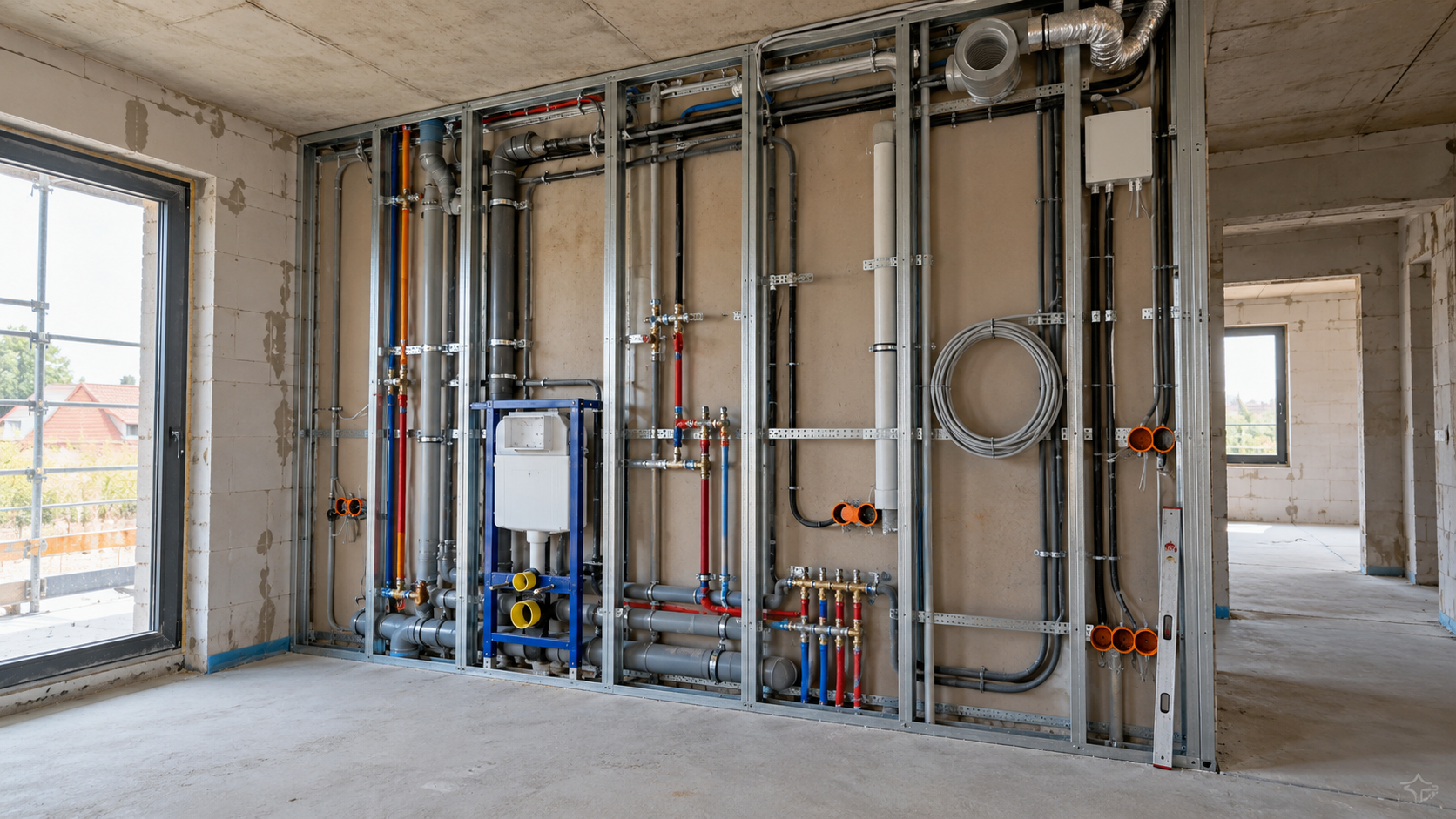

Rozvody ve stěnách, podlahách a stropech
U instalací je pozdější dohledatelnost zásadní. Po zaklopení příčky nebo dokončení podlahy může být obtížné určit přesnou trasu potrubí, kabelu nebo jiného vedení. To komplikuje opravy, změny dispozice i obyčejné vrtání do hotové konstrukce.
Začněte celkovým pohledem na stěnu, podlahu nebo strop. Na snímku musí být vidět pevné orientační body, například rohy místnosti, dveřní otvor, okno, sloup nebo jiný jednoznačný prvek. Následně vyfoťte jednotlivé trasy, křížení, odbočky, prostupy a zakončení.
Pokud má fotografie později pomoci určit polohu rozvodu, přidejte měřítko nebo zachyťte vzdálenost od jasného referenčního bodu. Nestačí vyfotit několik trubek zblízka bez informace, kde se nacházejí. Praktický postup pro rozvody před zakrytím používá Stavario také v řešení pro montáž vytápění.
Hydroizolace, parozábrany a další souvislé vrstvy
U hydroizolace není podstatná pouze plocha materiálu. Rozhodují také spoje, rohy, napojení, prostupy, ukončení a návaznost na okolní konstrukce. Právě tato místa bývají po dokončení překrytá a při pozdějším problému se jejich původní provedení obtížně dokládá.
Fotodokumentace má nejdřív ukázat celou chráněnou plochu. Potom se zaměří na kritické detaily a místa, kde se vrstva mění, napojuje nebo přerušuje. Pokud byla nalezena a opravena vada, musí být možné odlišit stav před opravou a po ní.
Stejný princip platí pro připojovací spáry oken. Nestačí jedna fotografie hotového okna. Důležité jsou rohy, napojení u parapetu, souvislost pásek a stav detailu těsně před omítkou nebo zateplením. Konkrétní kontrolní postup popisuje článek Parotěsné a paropropustné pásky kolem oken.
Prostupy, kotvení a místa budoucích kolizí
Prostupy konstrukcí často propojují několik profesí. Na jednom místě se může potkat nosná konstrukce, hydroizolace, požární řešení, vzduchotechnika, elektroinstalace nebo zdravotechnika. Pokud se fotografie soustředí pouze na jednu profesi, může uniknout problém v návaznosti.
U každého významného prostupu zachyťte jeho polohu v konstrukci, celkové provedení a detail napojení. Podobně postupujte u kotev, závěsů, podkonstrukcí, zabudovaných desek a prvků, které mají později něco nést. Po zakrytí už jejich skutečnou polohu nemusí být možné jednoduše ověřit.
Zvláštní pozornost si zaslouží místa, kde se očekává budoucí montáž. Pokud má později přijít těžké zařízení, zábradlí, fasádní prvek nebo technologický celek, dokumentace skrytého kotvení může významně usnadnit kontrolu a navazující práci.
Panoramatický snímek nenahradí technický detail
Panoramatická nebo 360° fotografie může dobře zachytit prostorové souvislosti. Umožní se rozhlédnout po místnosti a pomůže určit, kde se jednotlivé konstrukce nacházely. Je užitečná zejména jako orientační vrstva dokumentace.
Sama ale obvykle nestačí k doložení drobného spoje, kotvy, prostupu nebo vzdálenosti rozvodu. Rozlišení detailu může být nedostatečné a důležité místo nemusí být zachycené z vhodného úhlu. Proto má panoramatický záběr doplňovat běžné detailní fotografie, nikoli je nahrazovat.
Stejně tak jedna široká fotografie celé místnosti nenahradí cílenou dokumentaci kritických míst. Úplnost nevzniká použitím jednoho typu kamery. Vzniká správnou kombinací celku, orientace, detailu a měřítka.
Fotografie vady nestačí bez fotografie opravy
Pokud kontrola odhalí problém, snímek vady je pouze začátek. Musí být jasné, kdo má zajistit opravu, dokdy a jak se její dokončení ověří. Jinak v galerii zůstane důkaz problému, ale nikoli důkaz jeho vyřešení.
Praktický záznam proto propojuje fotografii s konkrétním úkolem. Úkol obsahuje popis místa, odpovědnou osobu, termín a očekávaný výsledek. Po opravě vznikne nový snímek stejného místa, ideálně ze srovnatelného pohledu. Teprve potom lze doložit celý průběh od zjištění vady po její odstranění.
Ve Stavario lze úkol přiřadit konkrétnímu člověku, určit termín a přiložit fotografie. Podrobnosti popisuje stránka Úkoly a požadavky.
Nejlepší kontrolní seznam vzniká z harmonogramu
Obecný seznam konstrukcí k fotografování je užitečný, ale nemůže pokrýt každý projekt. Na jedné stavbě budou kritické rozvody v podlaze, na jiné kotvení fasády, prostupy požárními úseky nebo hydroizolace spodní stavby. Kontrolní plán proto musí vycházet z projektu, technologických postupů a skutečných rizik.
Nejjednodušší je navázat fotografování na konkrétní úkoly a milníky. Pokud je v harmonogramu betonáž, musí před ní existovat kontrolní bod pro viditelné konstrukce. Pokud následuje zaklopení příčky, má předchozí úkol obsahovat kontrolu a fotografie rozvodů. Pokud se pokládá další vrstva střechy, musí být předtím zdokumentována vrstva, která zmizí.
Takový postup nečeká, zda si někdo na fotografii vzpomene. Dokumentace se stává podmínkou pro navazující práci.
Fotka musí zůstat u správného kontextu
Fotografie v soukromém telefonu může být kvalitní, ale pro firmu má omezenou hodnotu. Po několika měsících se obtížně hledá a ostatní lidé nemusí vědět, ke které stavbě, místnosti nebo práci patří. Odeslání do skupinového chatu problém pouze přesune do jiné galerie.
U důležité fotografie musí být dohledatelné alespoň:
- konkrétní stavba,
- část objektu nebo místo,
- datum pořízení,
- dokumentovaná práce nebo konstrukce,
- související úkol, kontrola nebo zápis,
- autor nebo odpovědná osoba.
Ve Stavario mohou být fotografie navázané na konkrétní stavbu, den, úkol nebo zápis. Širší princip mobilní fotodokumentace popisuje článek Mobilní aplikace pro stavbyvedoucího. Smyslem není vytvořit další galerii. Smyslem je uchovat fotografii tam, kde ji lze později najít společně s jejím kontextem.
Jak do fotodokumentace zapadá Stavario
Stavario je digitální systém pro řízení celé stavby. Fotografie v něm mohou být součástí projektu, stavebního deníku, úkolu nebo dalšího záznamu, ke kterému věcně patří. Stavbyvedoucí tak nemusí později skládat průběh práce z galerie telefonu, zpráv a poznámek.
Kontrolní úkol lze vytvořit před zakrytím konstrukce, přiřadit odpovědné osobě a doplnit dokumentací. Pokud se objeví vada, fotografie může zůstat u úkolu společně s termínem a následným doložením opravy. Fotky mohou sloužit také jako podklad pro návrh zápisu ve stavebním deníku.
Veřejné podklady Stavario nepotvrzují přímou podporu specializovaných panoramatických 360° fotografií. Produktová vazba článku proto stojí na systematické fotodokumentaci, úkolech a stavebním deníku, nikoli na tvrzení o konkrétním formátu 360° snímků.
Co se nevyfotí před zakrytím, později často chybí
Dobrá fotodokumentace nevzniká tím, že lidé pořizují co nejvíc snímků. Vzniká tím, že správný člověk ve správný okamžik zachytí konstrukci, která má zmizet. Fotografie musí ukázat celek, přesnou polohu, rozhodující detail a podle potřeby také měřítko.
Nejdůležitější je propojit focení s pracovním postupem. Konstrukce se nemá zakrýt, dokud neproběhne určená kontrola a nevznikne požadovaná dokumentace. Pokud se objeví vada, musí být zachycená také její oprava.
Jakmile je stěna zaklopená, výztuž zalitá a hydroizolace překrytá, zůstává už jen to, co bylo správně zaznamenáno.
